Die Wahl des richtigen Steckersystems ist das A und O bei der mobilen Stromversorgung. Ein zentraler Faktor dabei ist die Belastbarkeit Steckverbinder, die unbedingt berücksichtigt werden muss. Die Belastbarkeit Steckverbinder beeinflusst, wie sicher und zuverlässig der Strom übertragen wird. Egal ob auf der Baustelle, bei Großveranstaltungen oder in der Industrie. Wer Strom transportiert, muss die physikalischen Grenzen genau kennen. Falsch dimensionierte Leitungen oder überlastete Stecker führen nämlich nicht nur zu Ausfällen. Sie stellen zudem ein erhebliches Sicherheitsrisiko dar. In diesen Experten-Tipps erfahren Sie, wie Sie Schuko-, CEE- und Powerlock-Systeme richtig dimensionieren. Außerdem zeigen wir Ihnen, welche logistischen Herausforderungen das hohe Kabelgewicht mit sich bringt.

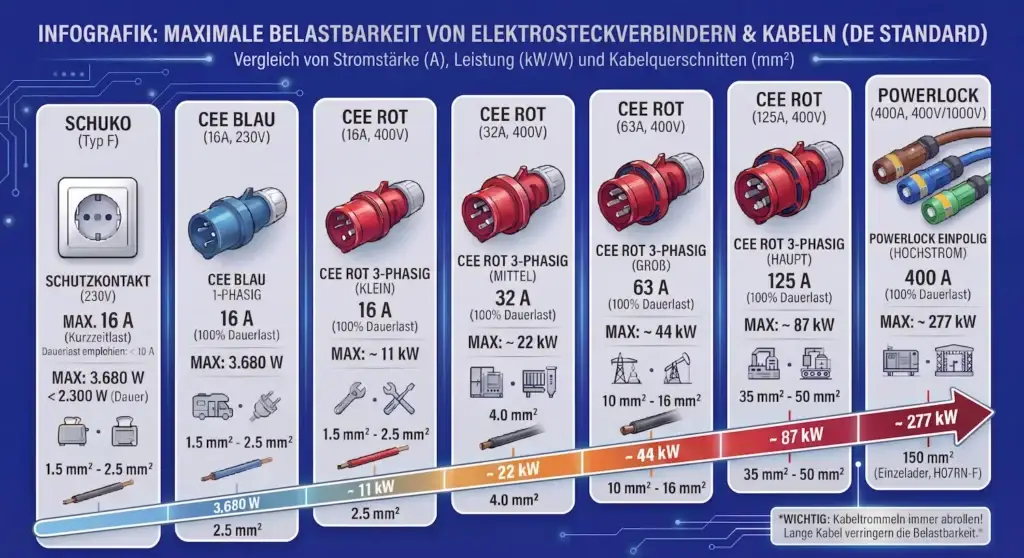

1. Die Grundlagen der Strombelastbarkeit
Die Belastbarkeit einer Leitung hängt immer von drei Faktoren ab. Dazu zählen der Nennstrom (Ampere), die Dauerbelastung und der Leitungsquerschnitt.
Schuko-Steckverbinder (Typ F)
Der klassische Haushaltsstecker ist nominell für 16 A ausgelegt. Aber Vorsicht: Die Dauerlast ist hier sehr kritisch. Kurzzeitige Spitzen von 3.680 Watt sind zwar möglich. Bei einem Betrieb über mehrere Stunden empfehlen wir jedoch eine strikte Begrenzung auf maximal 10 A (ca. 2.300 Watt). Dadurch vermeiden Sie eine gefährliche Überhitzung der Kontakte.
CEE-Steckverbinder (Industrie-Standard)
Im Gegensatz zu Schuko sind CEE-Verbinder (Camping- & Industriestecker) für 100 % Dauerlast konzipiert. Die Belastbarkeit Steckverbinder ist hier besonders wichtig, vor allem bei höheren Stromstärken.
- CEE Blau (1-phasig): Ideal für Camping und E-Auto-Notlader (16 A / 3,7 kW).
- CEE Rot (3-phasig): Der Standard für Werkstatt und Baustromverteiler. Diese Stecker sind skalierbar von 16 A (11 kW) bis zu 125 A (87 kW).
2. Powerlock: Wenn es um Hochstrom geht
Wenn wir über die 125A-CEE-Grenze hinausgehen, stößt die klassische Installationstechnik an ihre Grenzen. Genau hier kommt das Powerlock-System zum Einsatz.
- System: Es handelt sich um einpolige Steckverbinder. Für Drehstrom sind folglich 5 einzelne Stecker nötig (L1, L2, L3, N, PE).
- Nennstrom: Standardmodelle sind für 400 A oder 660 A Dauerlast ausgelegt.
- Maximalleistung: Bei 400 A und 400 V erreichen wir somit eine gigantische Gesamtleistung von ca. 277 kW.
Wichtige Sicherheitsaspekte bei Powerlock:
- Sequentielle Kopplung: Beim Anschließen müssen Sie zwingend zuerst den Schutzleiter (PE) stecken. Danach folgt der Neutralleiter (N) und zuletzt die Phasen. Moderne Powerlock-Boxen unterstützen diesen Prozess technisch.
- Kontaktwiderstand: Bei 400 A führt bereits ein minimaler Übergangswiderstand durch Schmutz zu extremer Hitzeentwicklung. Deshalb sind Sauberkeit und eine vollständige Verriegelung lebenswichtig.
- Induktive Erwärmung: Da Powerlock-Kabel als dicke Einzeladern verlegt werden, sollten Sie diese immer nah beieinander führen. So vermeiden Sie die gefährliche Erwärmung metallischer Strukturen in der Umgebung.
3. Die logistische Herausforderung: Kabelgewicht
Nicht nur die elektrische Leistung ist bei mobilen Systemen entscheidend. Auch das physische Gewicht der Leitungen spielt eine große Rolle. Entscheidend für die Belastbarkeit Steckverbinder ist ebenfalls die Art des verwendeten Kabels und dessen Dimensionierung.

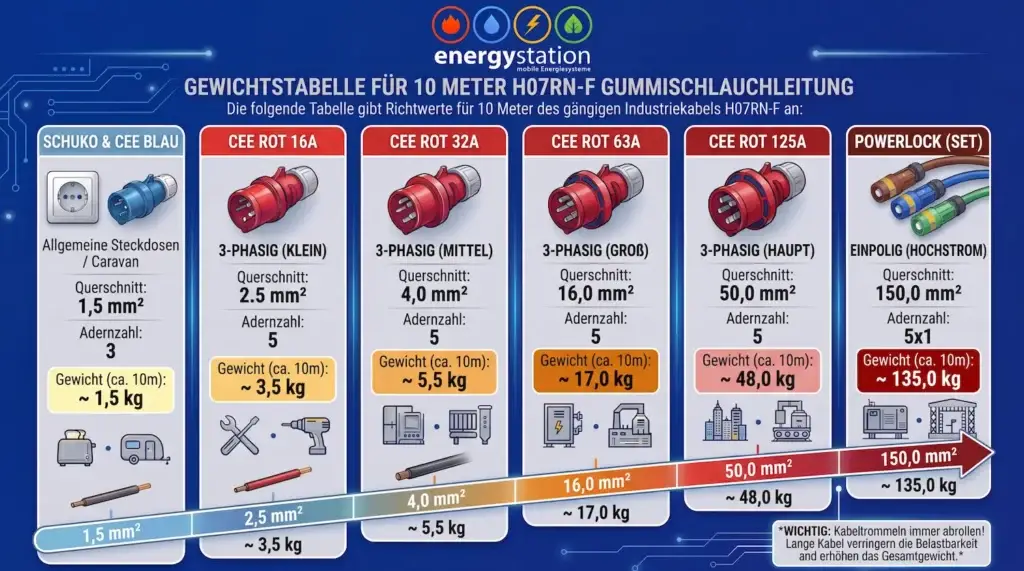

Gewichtstabelle: 10 Meter H07RN-F Gummischlauchleitung
Die folgende Tabelle gibt Ihnen klare Richtwerte für 10 Meter des gängigen Industriekabels H07RN-F:
| Anwendung | Querschnitt | Adernzahl | Gewicht (ca. 10m) |
|---|---|---|---|
| Schuko / CEE Blau | 1,5 mm² | 3 | ~ 1,5 kg |
| CEE Rot 16A | 2,5 mm² | 5 | ~ 3,5 kg |
| CEE Rot 32A | 4,0 mm² | 5 | ~ 5,5 kg |
| CEE Rot 63A | 16,0 mm² | 5 | ~ 17,0 kg |
| CEE Rot 125A | 50,0 mm² | 5 | ~ 48,0 kg |
| Powerlock (Set) | 150,0 mm² | 5×1 | ~ 135,0 kg |
Hinweis: Während CEE-Kabel durch einen gemeinsamen Mantel geschützt sind, besteht ein Powerlock-System aus 5 massiven Einzeladern (150 mm² pro Ader). Daher wiegt dieses System bei nur 10 Metern Länge bereits über 130 kg.
Fazit: Beratung durch Experten
Die Dimensionierung einer Stromversorgung bietet keinen Spielraum für Experimente. Ob Sie ein kleines Event planen oder eine industrielle Notstromversorgung benötigen. Die passende Belastbarkeit Steckverbinder ist entscheidend für die Sicherheit und Zuverlässigkeit Ihres Projekts.
Bei energystation wissen wir genau, worauf es ankommt. Wir beraten Sie nicht nur bei der technischen Auslegung. Darüber hinaus unterstützen wir Sie auch bei der logistischen Umsetzung.
Benötigen Sie eine mobile Stromlösung, die auch unter Volllast absolut sicher läuft?
Kontaktieren Sie das Team von energystation für eine individuelle Beratung!
Dieser Fachartikel dient der allgemeinen Information und ersetzt keine Fachplanung durch eine zertifizierte Elektrofachkraft.
