Bei anstehenden Traforevisionen oder DGUV V3 Prüfungen stehen Betriebsleiter vor einer großen Herausforderung. Industrieanlagen, Rechenzentren und Kliniken tolerieren bei Wartungsarbeiten nämlich nicht einmal eine Millisekunde Stromausfall. In solchen sensiblen Umgebungen ist die synchrone Netzübernahme Funktion der bewährte Standard für absolute Versorgungssicherheit. Das Verfahren ermöglicht einen unterbrechungsfreien Lastwechsel vom öffentlichen Stromnetz auf ein mobiles Aggregat. In diesem technischen Leitfaden erklären wir Ihnen den genauen Ablauf, die physikalischen Voraussetzungen und alle relevanten VDE-Normen für den netzsynchronen Betrieb.
Hier finden Sie unser Full-Service-Angebot für geplante Schaltungen → Synchrone Netzübernahme (SNÜ) inklusive Fachpersonal mieten
Was ist eine synchrone Netzübernahme und wie funktioniert sie?
Bei einer herkömmlichen Schwarzumschaltung trennen Elektriker zuerst das Netz. Dadurch entsteht eine kurze Dunkelphase, bis das Notstromaggregat anspringt und die Last übernimmt. Im Gegensatz dazu arbeitet die synchrone Netzübernahme (auch No-Break Umschaltung genannt) völlig unterbrechungsfrei.
Das mobile Aggregat schaltet sich für einen kurzen Übergangsmoment direkt parallel zum öffentlichen Versorgungsnetz. Damit dieser Schaltvorgang ohne Kurzschluss gelingt, müssen drei zwingende Synchronisationsbedingungen exakt erfüllt sein:
- 1. Spannungsgleichheit (Volt): Die Ausgangsspannung des Generators muss exakt mit der aktuellen Netzspannung übereinstimmen. Schon geringe Abweichungen verursachen nämlich hohe Ausgleichsströme.
- 2. Frequenzgleichheit (50 Hz): Zudem muss die Drehzahl des Dieselmotors absolut präzise im Takt der 50-Hz-Netzfrequenz laufen.
- 3. Phasenwinkelsynchronität (0° Phasenverschiebung): Schließlich müssen die Sinuskurven aller drei Außenleiter (L1, L2, L3) deckungsgleich übereinanderliegen.

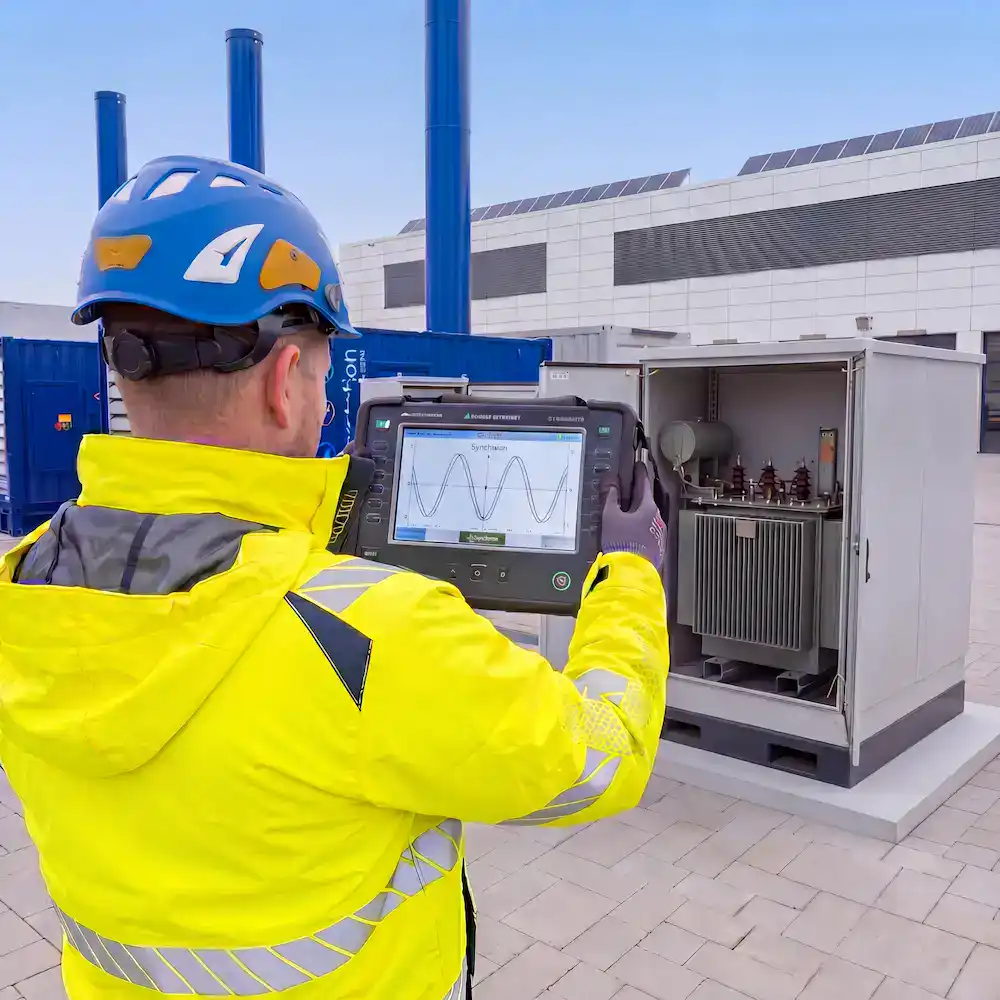

Moderne Synchronisiersteuerungen (z. B. von Woodward, ComAp oder DEIF) regeln diese Parameter digital in wenigen Millisekunden ein. Erst wenn alle drei Messwerte vollständig synchron laufen, schließt die Elektronik den Kuppelschalter gefahrlos.
Der Ablauf einer unterbrechungsfreien Netzübernahme in 5 Schritten
Der Lasttransfer vom öffentlichen Netz auf das Mietaggregat folgt einem strengen, fünfstufigen Protokoll:
- Schritt 1: Vorbereitung & Leerlaufstart: Zunächst schließen unsere Techniker das Aggregat an die Niederspannungshauptverteilung (NSHV) an und starten den Motor im Leerlauf.
- Schritt 2: Feinsynchronisation: Danach misst die Steuerung die Netzspannung und gleicht die Drehzahl kontinuierlich an den Phasenwinkel des Festnetzes an.
- Schritt 3: Parallelschaltung & Ramp-up: Sobald absolute Synchronität herrscht, schließt der Leistungsschalter. Das Aggregat steigert seine Leistung stufenlos, während der Bezug aus dem öffentlichen Netz schrittweise auf null sinkt.
- Schritt 4: Trennung & Inselbetrieb: Daraufhin öffnet der Hauptschalter des Transformators sicher. Die Liegenschaft läuft nun autark im Inselbetrieb, sodass Monteure die Trafostation gefahrlos warten können.
- Schritt 5: Rücksynchronisation & Lastrückgabe: Nach Abschluss der Revision gleicht die Steuerung das Aggregat erneut an das wiederkehrende Netz an. Das System übergibt die Last sanft zurück an das EVU-Netz und trennt den Generator ohne jeden Spannungseinbruch.
Normen und Richtlinien: VDE-AR-N 4105 & VDE-AR-N 4110
Weil das Aggregat kurzzeitig parallel zum öffentlichen Netz arbeitet, gelten strenge gesetzliche Schutzanforderungen nach VDE-AR-N 4105 (Niederspannung) und VDE-AR-N 4110 (Mittelspannung):
- Q-U-Schutz (Blindleistungs-Unterspannungsschutz): Diese Schutzeinrichtung verhindert zuverlässig, dass das Aggregat bei Netzfehlern unkontrolliert Blindleistung in das Versorgungsnetz einspeist.
- Spannungssteigerungsschutz: Zudem schützt das Relais empfindliche elektronische Verbraucher vor Überspannungen im Parallelbetrieb.
- Vektorsprungrelais & ROCOF (df/dt): Erkennt plötzliche Phasenverschiebungen oder Frequenzsprünge im Netzbetreibernetz. Infolgedessen trennt das Relais den Generator sofort ab, um mechanische Schäden an Welle und Kupplung abzuwenden.
Aus Sicherheitsgründen dürfen solche Schaltungen ausschließlich zertifizierte Elektrofachkräfte mit Schaltberechtigung bis 36 kV durchführen.
Typische Einsatzbereiche: Wann ist SNÜ unverzichtbar?
Überall dort, wo Stillstände immense Kosten oder Gefahren verursachen, ist die No-Break Umschaltung alternativlos:
- Transformator-Revisionen in der Industrie: DGUV V3 Prüfungen und Schaltschrankwartungen gelingen ohne Unterbrechung der Produktionslinien.
- Rechenzentren & Halbleiterproduktion: Zudem überstehen Serverfarmen und Reinräume geplante Netzarbeiten völlig ohne Datenverlust.
- Krankenhäuser & KRITIS-Betriebe: Schließlich sichert das System lebenswichtige OP-Säle und Intensivstationen ab. Für höchste Sicherheitsanforderungen kombinieren wir diese Einsätze oft mit ausfallsicheren Twinpack-Stromerzeugern (N+1 Redundanz).
