In diesem Referenzbericht zeigen wir den erfolgreichen Einsatz der Kabelüberführung in München bei einem internationalen Großfestival. Auf dem Veranstaltungsgelände kreuzten schwere Hauptstromkabel die zentralen Zufahrtswege für Busse, LKW und Rettungsdienste. Um Stolperfallen und Schäden an den Leitungen komplett zu verhindern, installierte energystation® das Traversen-System ES-FLEX-BRIDGE mit 4,50 Metern Durchfahrtshöhe. Mit einer Spannweite von 12 Metern führten wir über 60 Kabel und Schläuche ohne Bodenkontakt über die Fahrbahn. Folglich floss der Verkehr ungehindert weiter und alle Besucher genossen sicheren Strom.
📋 Projektdaten der München-Referenz
- Projekt & Ort: Internationales Musikfestival im Großraum München.
- Herausforderung: Sichere Straßenquerung für über 60 Leitungen bei ständigem LKW- und Busverkehr.
- Eingesetztes System: Die modulare ES-FLEX-BRIDGE Kabelüberführung mit 12 Metern freier Spannweite.
- Durchfahrtshöhe: 4,50 Meter lichte Höhe für alle Rettungsdienste und Feuerwehrfahrzeuge.
- Aufbauzeit: Schnelle Montage in unter 45 Minuten je Brücke.
- Ergebnis: 100 % freie Straßen ohne gefährliche Schwellen auf dem Asphalt.
1. Die Ausgangslage: Schwerer Verkehr und viele Kabeltrassen
Zunächst verlegten die Techniker für das Festival hunderte Meter dicke Stromkabel quer über das Gelände. Allerdings kreuzten diese Leitungen genau die Hauptstraßen für Lieferanten und Rettungswagen.
Normale Kabelbrücken am Boden stoßen bei schwerem LKW-Verkehr schnell an ihre Grenzen. Schwere Fahrzeuge drücken flache Brücken platt und beschädigen die teuren Kabel darunter.
Deshalb forderten die Behörden in München eine sichere Lösung über den Köpfen der Fahrzeuge. Folglich beauftragte die Leitung energystation® mit dem Aufbau einer stabilen Überführung.
2. Der Praxiseinsatz der ES-FLEX-BRIDGE
Unser Team wählte das modulare Brückensystem ES-FLEX-BRIDGE für diesen Einsatz:
- Freie Spannweite: Die Brücke überquert Straßen von 6 bis 18 Metern Breite ganz ohne Mittelstütze.
- Große Durchfahrtshöhe: Mit 4,50 Metern Höhe fahren selbst doppelstöckige Busse sicher unter der Brücke durch.
- Große Wannen: Zudem nehmen die breiten Schalen über 60 dicke Strom- und Wasserkabel knickfrei auf.
- Schwere Betongewichte: Schließlich sorgen massive Bodenplatten für festen Stand ohne Bohren im Asphalt.
3. Schneller Aufbau und geprüfte Standsicherheit vor Ort

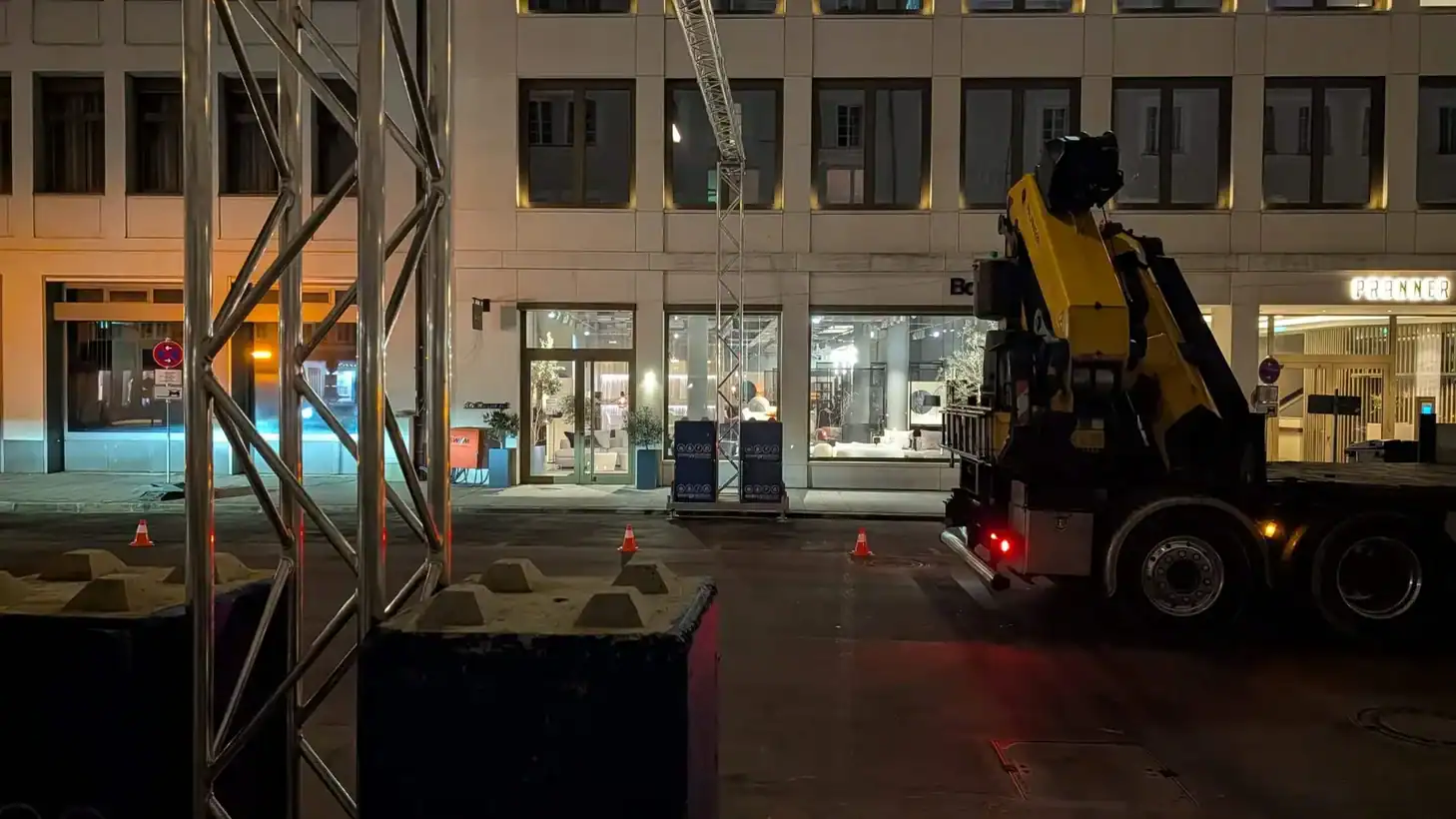

Zunächst bauten unsere Monteure das Trägersystem direkt am Straßenrand auf dem Boden zusammen. Danach bestückte unser Team die Kabelwannen bereits am Boden mit allen Leitungen.
Gleichzeitig hob unser LKW-Kran die fertige Brücke in einem einzigen Hub auf die Füße. Überdies garantiert die geprüfte Statik einen sicheren Stand selbst bei starkem Sturm bis 100 km/h.
Somit sperrten wir die Straße für den Aufbau nur für knapp 45 Minuten. Folglich rollte der Verkehr sofort wieder störungsfrei über das Gelände.
4. Technische Daten der München-Referenz im Überblick
| Parameter | Technische Daten im Einsatz München |
|---|---|
| Lichte Durchfahrtshöhe | 4,50 Meter (voll stVO- und feuerwehrkonform) |
| Freie Spannweite | 12,00 Meter freitragend ohne Mittelstütze |
| Wannenbreite | 500 mm Nutzbreite für über 60 Leitungen |
| Aufbauzeit | Ca. 30 bis 45 Minuten je Brücke |
5. Das Original für Ihr Projekt mieten
Zusammenfassend bewies dieser Einsatz den großen Nutzen professioneller Traversenbrücken für Großveranstaltungen. Demnach schützt das System Mensch, Material und fließenden Verkehr gleichermaßen.
Planen auch Sie eine sichere Straßenquerung für Leitungen? Hier können Sie das Original-System direkt mieten: ES-FLEX-BRIDGE Kabelüberführung mieten.
Zudem finden Sie in unserem Mietpark passende Powerlock-Kabel und geprüfte Kabel- und Schlauchbrücken direkt ab Lager.
Benötigen Sie eine sichere Kabelüberführung für Ihr Event?
Mieten Sie die modulare ES-FLEX-BRIDGE inklusive Vor-Ort-Montage, Transport und statischem Nachweis direkt an Ihrem Veranstaltungsort.
